Episode 17 : Chamallow grillés



Préparation de chamallow grillés pour célébrer le passage en 3^ème

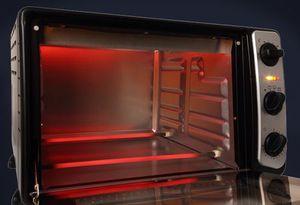

Etude d'un four électrique



Principe de fonctionnement :_ Lorsque la résistance est traversée par un courant électrique elle s'échauffe jusqu'à l'incandescence

1. Mesure de la valeur de la résistance.

Grandeur physique : Résistance électrique notée R
Unité : Ohm de symbole Ω
Appareil de mesure : Ohmmètre de symbole normalisé

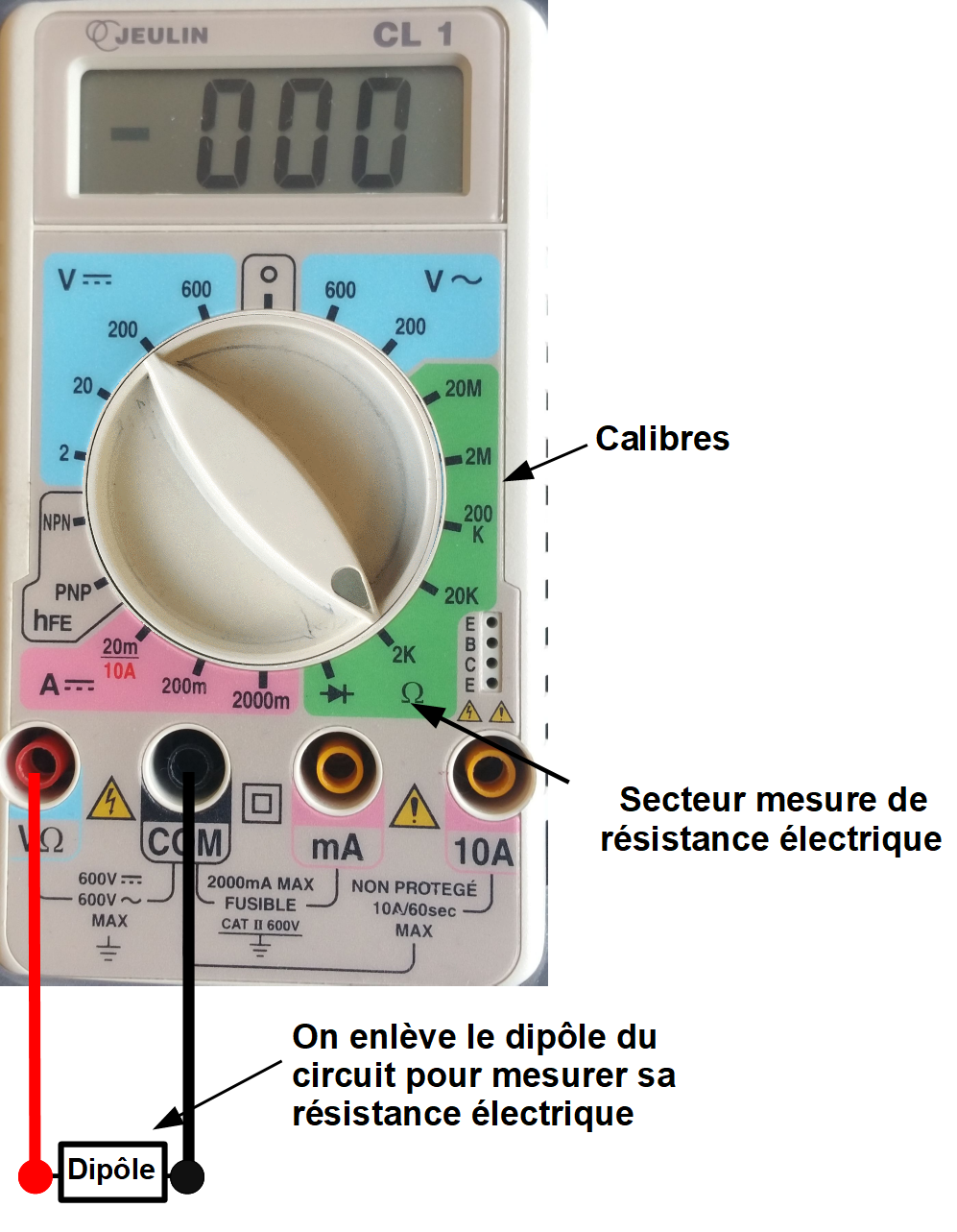

Notice : Ohmmètre


Mesures de résistance en classe :



R₁ =
R₂ =


Evaluations :
82 Ω
1k Ω



La valeur de la résistance du four est :
R=_0,133 kΩ =_133 Ω


2. Puissance nominale P du four

Grandeur physique : Puissance électrique notée P
Unité : Watt de symbole W
Calcul  : On utilise la formule

PUIssance en W


Données :



La tension nominale du four est de 230 V

Sa résistance est R =_133 Ω


a) L'intensité nominale du four est :

I = U/R = 230 : 133 =1,7 A (au dixième)

b) La puissance nominale du four est :

P = U x I = 230 x 1,7 = 391 W soit environ 400 W

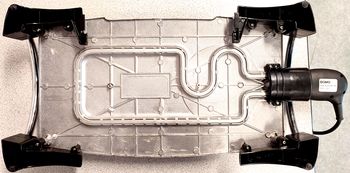

Etude d'une plancha électrique





1. Calcul de la puissance de la plancha

U_R = 230 V



On mesure à l'ohmmètre : R = 0,024 kΩ = 24 Ω

I = U/R = 230 : 24 = 9,6 A (au dixième)


P = U.I = 230 x 9,6 = 2208 W (soit environ 2200 W)



2.Energie électrique consommée

Grandeur physique : Energie électrique notée E
Unité : watt-heure de symbole W.h
Calcul  : On utilise la formule

EPt


La plancha a fonctionnée pendant 1h
L'énergie électrique consommée est :

E = P x t = 2200W x 1h = 2200 W.h = 2,2 kW.h


<sub>3. Calculs du côut.

E.D.F vend son énergie électrique 0,17 € par kW.h consommé.
Le coût pour 1 h de fonctionnement est :

Coût  = 2,2 kW.h x 0,17  = 0,37 €

Conclusion : _ Merci M.Mulot pour la grillade !!</sub>
